产品综述
1763 卫星帆板电源阵列模拟器用于解决卫星电源系统研制、航天器模拟供电系统测试等帆板电源阵列及二次供电设备的测量和分析，解决电源分系统功能验证、现场试验等无法使用真实的帆板电源等带来的难题，用于卫星或卫星测试系统以及太阳能逆变器中模拟太阳电池阵的电源输出特性。在民用光伏发电、教学等领域也有应用需求。
1763 卫星帆板电源阵列模拟器具有IV曲线仿真输出功能以及恒压输出、恒流输出功能、串联和并联输出功能。卫星帆板电源阵列模拟器集成两个高精度功率模块，单模块最大额定功率可达600W，整机最大额定功率可达1200W。该设备结合IV曲线数字化生成方案与功率调节智能化等特点，采用电压电流双闭环技术，开关型功率调节技术，实现了利用卫星帆板特征参数生成IV曲线高分辨率，大范围调节，快速动态响应等电源输出。可广泛应用卫星电源系统测试时，模拟太阳电池阵工作特性，检查电源分系统性能、功能及对外接口关系的兼容性；模拟太阳电池阵为卫星供电，是卫星电源分系统研制、生产、维护等阶段常用的仪器。
功能特点
高功率密度主机 （0～1200W），2种标准模块方便选配：单模块输出510W或600W
I-V曲线读表功能
I-V曲线列表功能
I-V曲线快速变换功能
阵列模拟功能
恒定输出电压功能
恒定输出电流功能
串联输出功能
并联输出功能
兼容SCPI（标准仪器编程指令）
GPIB、LAN、USB接口功能
本地/远地检测
选用本地检测，电源的反馈取自输出连接器上的输出端子，这种方法忽略了负载线压降的损失，限制了电源的调整能力，负载引线越长、电阻越大，终端负载调整能力就越差，适用于对负载调整率要求不高的场合。选用远地检测，电源的反馈直接取自负载，电源电压的输出自动补偿负载引线的影响，使负载上的电压保持不变。

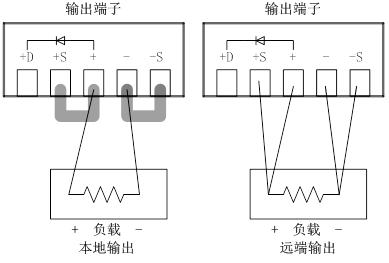

本地检测和远地检测连接见示意图。
本地/远地检测示意图
说明：1) 选用远地检测时，如果负载电压为额定值，模块实际输出电压可能会超出其最大输出范围，从而导致保护电路动作或者出现输出失调状态。
2) 选用远地检测时，通过检测线在模块输出上拾取的噪声将影响负载调整率。为尽量减小噪声影响，应使用屏蔽双绞线将电源的检测线接到负载的电压检测端，屏蔽层的一端接至电源输出连接器的接地端子上，另一端悬空。(不要使用屏蔽层作为检测线！)
并联输出

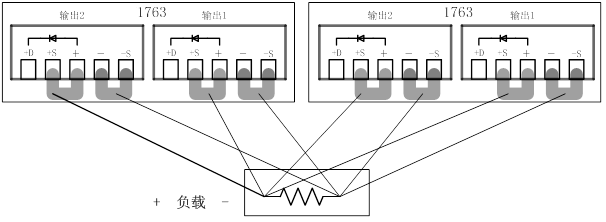

采用两台或多台模块并联可拓展电流输出范围。下图显示了两个模块并联的连接方法。
并联输出时应尽量使每个模块输出功率相同！
模块并联示意图
串联输出

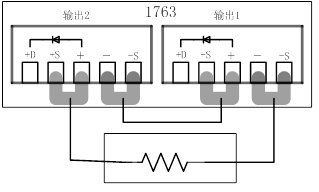

采用两台或多台模块串联可拓展电压输出范围。但应注意负载电流不应超过每台模块电流输出范围。下图显示了两个模块串联的连接方法。
模块串联示意图
