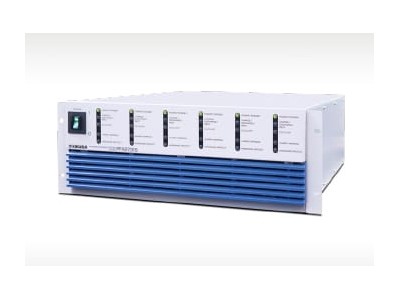

菊水 PFX2731S高性能电池测试仪

产品概要

PFX2731S是一款可支持高速充放电试验的6ch 6V-20A多通道电池测试仪。可在单一量程内实现从微小电流至大电流的高性能测试。根据各通道的充放电功率，在一个机柜中可收纳6个通道。可使用应用程序软件BPCherker4000进行操作。电压、电流测量都具有硬件／软件独立的2个系统保护功能。另外，通过检测误接线的接线确认功能以及累计容量保护等多个保护功能，可以进行安全的无人试验运行。

产品的特点与优势

• 通过采用半导体开关实现高可靠性

• 对应单电池评估

• 所有通道完全独立运作

• 内置路径开关可在检测出异常时迅速中断试验

• 可控制4台恒温槽（ESPEC公司制）

• 10ms连续测量（当设定为Max速度时）

• 丰富的充放电模式（共9种模式）
  ・充电：CC、CC-CV、CP、CP-CV
  ・放电：CC、CC-CV、CP、CP-CV
  ・模式充放电（CC、CP）

• 标准配备LAN（系统装用）

• 内置开关集线器

系统构成

使用LAN电缆连接1台PFX2731S的示例

PFX2731S每台装有6个通道。系统可安装4台6通道 6V 20A的充放电单元、1台控制用PC与系统机架（Max24通道）。因为各通道被完全隔离并且各通道均装备有测量功能，所以可以实现全通道10ms的连续数据记录。
