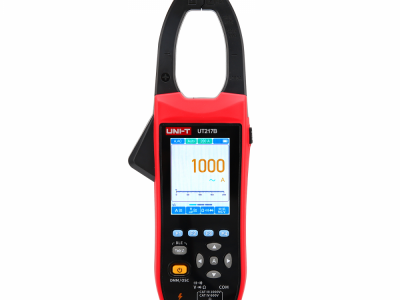

UT217B示波型钳形表是一款集成了示波功能和钳形万用表的高性能测量工具。高配款能够测量高达1000V的交直流电压以及最高1000A的交直流电流，其示波功能可用于观测和分析电信号的波形、幅度和频率，使其成为电力系统检测和维修工作的理想选择；主要应用于电力、工业、制造、新能源、汽车等领域。
UT217B产品主要特点
1000A交直流钳形表+示波功能二合一；
带宽：电压 1MHz 、电流 1KHz；
20000计数真有效值自动量程钳形表；
示波器功能：可测量电流和电压波形，提供更全面的分析；
支持蓝牙连接手机APP：可实时传输、分析、存储测量数据；
浪涌电流测量（仅交流电流）；
2.8英寸 高清液晶显示屏，全按键操作;
双主题显示，适应不同光线环境，确保显示效果更加清晰；
38mm窄边细长型开口设计；
Type-C充电，内置3.7V 2600mAh可充电锂电池，持久续航。
技术参数：
| 万用表部分 | |||||||
| 功能 | 量程 | 分 辨 率 | 准确度 | ||||
| 直流电压 | 20.000mV | 0.001mV | ±（0.1%＋20dig） | ||||
| 200.00mV | 0.01mV | ±（0.1%＋6dig） | |||||
| 2.0000V | 0.0001V | ±（0.1%＋0.5dig） | |||||
| 20.000V | 0.001V | ||||||
| 200.00V | 0.01V | ||||||
| 1000.0V | 0.1V | ±（0.15%＋5dig） | |||||
| 交流电压 VRMS频率范围：40Hz-1000Hz | 200.00mV | 0.01mV | ±（0.6%＋10dig） | ||||
| 2.0000V | 0.0001V | ||||||
| 20.000V | 0.001V | ||||||
| 200.00V | 0.01V | ||||||
| 1000.0V | 0.1V | ±（0.8%＋10dig） | |||||
| 直流电流 | 20.00A | 0.01A | ±（2.0%+10dig） | ||||
| 200.0A | 0.1A | ±（2.0%+5dig） | |||||
| 1000A | 1A | ||||||
| 交流电流 VRMS频率范围：40Hz-1000Hz | 20.00A | 0.01A | ±（3.0%+10dig） | ||||
| 200.0A | 0.1A | ±（2.5%+5dig） | |||||
| 1000A | 1A | ||||||
| 浪涌电流 VRMS频率范围：40Hz-1000Hz | 20.00A | 0.01A | ±（10.0%+10dig） | ||||
| 200.0A | 0.1A | ||||||
| 1000A | 1A | ||||||
| 电阻 | 200.00Ω | 0.01Ω | ±（0.8%+10dig） | ||||
| 2.0000kΩ | 0.0001kΩ | ±（0.3%+10dig） | |||||
| 20.000kΩ | 0.001kΩ | ||||||
| 200.00kΩ | 0.01kΩ | ||||||
| 2.0000MΩ | 0.0001MΩ | ||||||
| 20.000MΩ | 0.001MΩ | ±（0.5%+5dig） | |||||
| 100.00MΩ | 0.01MΩ | ±（5.0%+10dig） | |||||
| 电容 | 2.000nF | 0.001nF | ±（0.8%+10dig） | ||||
| 20.00nF | 0.01nF | ±（0.3%+10dig） | |||||
| 200.0nF | 0.1nF | ||||||
| 2.000μF | 0.001μF | ||||||
| 20.00μF | 0.01μF | ||||||
| 200.0μF | 0.1μF | ±（0.5%+5dig） | |||||
| 2.000mF | 0.001mF | ±（5.0%+10dig） | |||||
| 20.00mF | 0.01mF | ±（5.0%+10dig） | |||||
| 频率 | 200.00Hz | 0.01Hz | ±（0.1%+5dig） | ||||
| 200.00Hz | 0.0001kHz | ||||||
| 20.000kHz | 0.001kHz | ||||||
| 200.00kHz | 0.01kHz | ||||||
| 2.0000MHz | 0.0001MHz | ||||||
| 20.000MHz | 0.001MHz | ||||||
| 占空比 | 0.1%-99.9% （Typical: Vrms=1 V, f=100Hz） | 0.10% | ±（1.2%+3dig） | ||||
| 0.1%-99.9% （≥1 kHz） | ±（2.5%+10dig） | ||||||
| 二极管 | 3.0000V | 0.0001V | 开路电压3.2V | ||||
| 通断 | 0～200.0Ω | 0.1Ω | 蜂鸣器限值50Ω；00～200.0Ω均显示测量值，超过则显示“OL” | ||||
| NCV | 支持 | ||||||
| 注意事项 | 基准条件：环境温度18℃至28℃，相对湿度不大于80%。 注：交流电压、交流电流，准确度保证范围为10%至100%量程； 直流电压、直流电流、电容测量时，准确度保证范围为5%至100%量程。 | ||||||
| 示波功能部分 | |||||||
| 特性 | 技术参数 | ||||||
| 模拟带宽 | 电压：1MHz、电流：1KHz、注：模拟带宽1MHz衰减至5dB。 | ||||||
| 采样方式 | 实时采样 | ||||||
| 实时采样率 | 5.0 MSa/s | ||||||
| 通道数 | 1 | ||||||
| 输入阻抗 | ≥10 MΩ | ||||||
| 最大输入电压 | 最大峰值电压 1000V | ||||||
| 最大采样电流 | 最大峰值电流 1000A | ||||||
| 扫描速度 | 2.5 us/div - 10 s/div | ||||||
| 时基精度 | ±(0.01 % + 0.1 div) | ||||||
| 灵敏度 | 30 mV/div - 500 V/div | ||||||
| 位移范围 | ±3格 | ||||||
| 灵敏度精度 | ±(5%+0.2div) | ||||||
| 测量值 | 有效值、频率、最大值、最小值、峰峰值、平均值 | ||||||
| 触发方式 | 自动 | ||||||
| 触发类型 | 上升沿、下降沿 | ||||||
| 显示模式 | 切换DMM/OSC | ||||||
| 电 源 | 单节18650 3.7V 2600mAh | ||||||
| 真有效值 | √ | ||||||
| 归零测量 | √ | ||||||
| 输入保护 | √ | ||||||
| 数字保持 | √ | ||||||
| 背光功能 | √ | ||||||
| 低电量显示 | 电量低时会有提示低电量窗口,并等待一段时间自动关机 | ||||||
| LCD尺寸 | 2.8寸 | ||||||
| 质 量 | 约0.34千克（主机） | ||||||
| 仪表尺寸 | 233mm（L） x 94.5mm（W） x 37.8mm（D） | ||||||
| 蓝牙 | 有（可利用智能手机在手机端对万用表查看测量数据，进行远程控制，显示数据图表，并将测量数据以 CSV 格式存储） | ||||||
| 自动关机 | 在不使用所有功能时，约10 分钟仪表自动关机（开机默认10 分钟自动关机，可取消） | ||||||
