品牌：: 优利德UNT-I

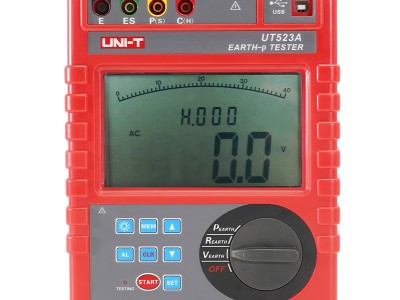

UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用最新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

UT523A产品主要特点

精密4线法、3线法和简易2线法测量接地电阻，

接地电阻

土壤电阻率

接地电压

交流电压测量

技术参数：

量功能	测量范围	精度	分辨力
接地电阻(R)	0.00Ω～30.00Ω	±2%rdg±3dgt	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±4%rdg±3dgt	10Ω
土壤电阻率(ρ)	0.00Ωm～99.99Ωm	(ρ=2πaRa:1 m～100m；π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
土壤电阻率(ρ)	10.00kΩm～99.99kΩm	(ρ=2πaRa:1 m～100m；π=3.14)	10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9000kΩm		1kΩm
接地电压	AC 0.0～600V	±2%rdg±3dgt	0.1V
基准条件
影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	----
环境湿度	40%～60%	＜80%	----
存放温湿度	-20℃～60℃；70%rh以下
仪表工作电压	9V±0.1V	9V±1.5V	----
辅助接地电阻值	＜100Ω	＜30kΩ	rC、rP
干扰电压	无	＜20V	----
干扰电流	无	＜2A	----
测R时电极间距	a＞5d	a＞5d	----
测ρ时电极间距	a＞20h	a＞20h	----
测量方式	精密4线、3线法测量、简易2线测量接地电阻
测量方法	接地电阻：额定电流变极法，测量电流20mA Max
	土壤电阻率：四极法(温纳法)
	对地电压：平均值整流(P(S)-ES接口间）
测试频率	128Hz/111Hz/105Hz/94Hz(AFC)
短路测试电流	AC 20mA max
开路测试电压	AC 40V max
测试电压波形	正弦波
电极间距范围	可设定1m～100m
辅助接地测试	具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
换挡	接地电阻：0.00Ω～30.00kΩ全自动换档，土壤电阻率：0.00Ωm～9000kΩm全自动换档
背光	可控白屏背光，适合昏暗场所使用
显示模式	4位超大LCD显示，白屏背光
测量指示	测量中LED闪烁，LCD倒计数,进度棒图指示
测量次数	5000次以上(短路测试，测1次，停30秒再测)
线路电压	AC 600V以下测量
通讯接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
数据存储	300组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据保持	保持数据时“HOLD”符号指示
数据查阅	查阅数据时“READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
干扰测试	自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
报警功能	测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示
电池电压	当电池电压降到约7.5V时，电池电压低符号“ ”显示，提醒更换电池
过载保护	测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电源	DC 9V (碱性干电池 LR14 1.5V 6节，连续待机300小时)
LCD尺寸	128mm×75mm
LCD显示域	124mm×67mm
机身尺寸	高宽厚：212mm×175mm×76mm
机身重量	仪表：950g 测试线：1560g 辅助接地棒：935g(4根)
标准配件	辅助接地棒、标准测试线、简易测试线、碱性干电池、USB通讯线
标准包装	用户手册、保修卡、仪表箱
