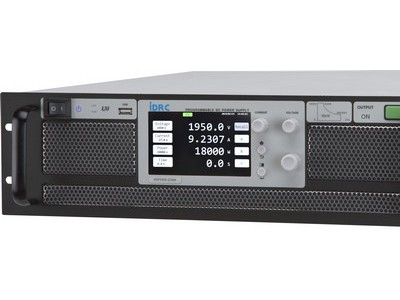

擎宏 DSP-WS系列 太阳能阵列模拟器

輸出輸入特性

• 寬範圍輸出：輸出電壓、電流延展3倍(*15)；電壓1050V-1950V，電流23A-42A。

• 寬範圍輸入： 3相 180V~460Vac (47~63Hz)；適用於全世界電壓範圍。(另有AC480V系列)

• 每個模組都是三相輸入，維護市電平衡，符合國際輸配電標準。

• 單台DSP-WS電源供應器功率：10kW ~ 18kW，3U尺寸，高功率密度。

• 真實並聯，內建開關頻率同步電路，可並聯100台以上DSP-WS直流電源供應器(*11)。

• 選購可程式交流電源分配器(Progammable Power Distribution)，搭配強固設計的儀器架，建構卓越的電源系統。

• 輸入配備APFC，高功率因素(PF)最高可達0.99(AC480V 3P4W輸入)。

• 整機效率近96%，能源效率佳。(18kW) (*16)。

• 具太陽能電池陣列模擬功能，可模擬多種太陽能電池的輸出特性 。

• I/V 曲線提供 Curve Mode 及Table Mode兩種模式，可設定點數高達 8192 點。

• 提供符合 EN50530測試程序之提供圖形化連線控制程式。

• 可模擬不同溫度、照度下太陽能電池陣列的I/V 曲線。

• 可測試 Static MPPT 及 Dynamic MPPT效能(能量積分量測)，並產生Log檔。

• 可即時切換Table，測試不中斷。

• 連線控制程式可顯示即時的最大功率追蹤狀態，顯示MPPT即時狀態。

• 具動態MPPT測試程序及報表生成功能。

• I/V 曲線設定可經由連線下載至DSP-WS系列。

• I/V 曲線可儲存於 USB 隨身碟，經由面板USB選取載入(離線操作)。

• 連線控制程式可控制12台以上 DSP-WS 太陽能電池陣列模擬器

• 電源工作模式：I/V 曲線、定電壓(CV)、定電流(CC)、及定功率(CP)，一機多用。

• 可設定 CV、CC 或 CP 工作模式優先。

• 18Bit DA 設定輸出電壓、電流值，24Bit AD 量測輸出電壓、電流值。

• 內阻調整功能(可模擬電池供電特性)。

• 多相錯相技術設計，工作頻率達 MHz 等級(15kW機型)，輸出漣波低、暫態反應快。

• 三級式結構，效率高、功率因素佳、漣波低，輸出可調範圍廣

• 多顆 32bits ARM base CPU 、RTOS嵌入式系統設計，開機時間低於10秒。

• 採用第三代半導體碳化矽(SiC) MOSFET SBD ，寬能隙(Wide Bandgap)功率元件 ，溫度低、效率高、性能優越。

• 全SiC設計，能源效率最佳(18kW機型)。

• 輸出電壓、電流及功率可全範圍調整。

• 配備真有效值電流(True RMS current) 及 真瓦特(True Watt) 量測功能。

• 800x480 WVGA 5吋觸控螢幕(三種背景顏色)，配合面板旋鈕、按鍵，提供多種操作模式。

• 複合按鍵電路（已取得多國專利）一個按鍵兩個功能，操作更便利

• 電壓、電流及功率獨立控制，數位式旋鈕，面板顯示器上可移動調整位數，操作流暢、精準。

• 大型輸出開關控制系統（已取得多國專利），ON/OFF按鍵符合人體工學，並具明確的輸出指示燈。

• 提供三組面板設定快速記憶。

• 提供具時間戳記的運行紀錄。

• 智慧型調速風扇，有效降低噪音。

• 當電源並聯時，可零間隙直接堆疊，節省空間。

• 全系列配備主動放電回路，於Output OFF 後10秒內洩放電壓至安全電壓(<60V)。

• 電源內置計時器，可設定電壓、電流運行時間，並具備計時功能。

• 提供輸出電壓緩升(Ramp up)及緩降(Ramp down)， 以及電壓、電流及功率輸出斜率調整功能。

• 可設定開機輸出模式，不因停電造成復電後Burn-in中斷或傷害Burn-in產品。

• 標準配備內阻模擬功能。

• 具可程式過電壓、過電流及過溫度保護。

• 韌體更新免開蓋，完整的保護機制，即使中途斷電，也不會造成不可回復的更新失敗。

• 超過8000 組Sequence，每一組均可儲存電壓、電流、瓦特及時間，最小設定時間 1ms。

• 遠端數位量測回授補償電壓最高5V。

• 全系列取得 CE 認證。

• 全系列 通過 ISTA 2A Vibration Test。

• 全系列 通過 JIS Z 0200 Filled Transport Packages Test。

• 標準配備 2 port LAN (LXI) 介面。

• 可選購 RS-422/RS-485/USB，GPIB，Analog Programming 等介面(安裝於萬用介面插槽，僅能擇一)。

• 全系列通過 LXI V1.4 認證。

• LAN 介面反應時間最快達 3ms。

• SCPI compatible。

• LAN、GPIB及RS-422介面提供經 National Instruments 認證的IVI-C Driver。

• 提供標準的IVI-COM驅動程式。

• 提供網絡校時功能，可自定義連接慣用的網絡時間伺服器，內建RTC，即使沒有外部校時，時間依舊可靠。

• 具Alarm signal out 訊號接點及InterLock控制接點，可與外部控制系統連動，提高操作安全性。

• 選購類比介面卡，外部0~5V、0~10V或電阻控制輸出V/A/W，及0~5V/0~10V V/A/W 類比輸出。

• 支援USB隨身碟隨插即用，資料儲存／讀取更方便(面板)(*4)。

• 提供圖形化控制連線程式。

• 提供寬範圍電源及傳統電源輸出範圍比較程式。
