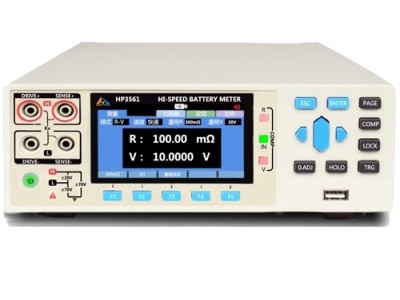

和普泰克 HP3561电池内阻测试仪

HP3561是一种高精度宽量程、采用高性能微处理器控制的电池内阻测试仪。内阻测量范围为0.01mΩ～3.2000Ω，电压测量范围为0.1mV～20.0000V。

HP3561仪器支持多路扫描测试功能，通过加配本公司多路扫描测试卡，即可同时扫描测量多路电池。

仪器拥有RS232/RS485通讯接口，配备有两套通讯指令协议。使用RS232通讯时，仪器使用SCPI（Standard Command for Programmable Instrument可程控仪器标准命令集）。使用RS485通讯时，仪器使用MODEBUS指令协议。用户可以高效完成远程控制和数据采集功能以及仪器组网。

HP3561电池内阻测试仪—主要特点：

4.3寸 TFT真彩液晶显示

分辨率0.01mΩ、0.1mV

采用四线制方法测试内阻

标配RS232（选配RS485）通讯接口

精度高，稳定性好，测试速度高达100次/秒

标配Handler（I/O）工控接口

支持SCPI及Modebus(RTU)两种通讯模式

特别适合高速自动测试系统

HP3561电池内阻测试仪—应用范围：

手机锂电池，动力电池等各种锂电的测试；碱性电池、铅蓄电池的劣化情况测定及寿命评估；UPS在线检测；超级电容等效电阻（ESR）测量；各种接触电阻的测试；电源线、USB通讯线等导线线材电阻测试

电池测试仪技术指标：

型号

HP3561

0.01mΩ ～ 3.2000Ω

0.1mV～20.0000V

显示

4.3寸 TFT真彩液晶;

测试信号源

1kHz±0.2Hz AC

测试参数

交流内阻(ESR)，直流电压(DCV)

交流内阻（ESR)

内阻量程

100mΩ

1Ω

内阻显示值

310.00

3.1000

内阻分辨率

0.01mΩ

0.1mΩ

内阻测量电流

10mA

1mA

内阻精度

±0.3%rdg.±5dgt

中速/快速(MEDIUM/FAST)时加上±2dgt,超快速(EX.FAST)时加上±3dgt;

直流电压(DCV)

电压量程

20V

电压显示值

±20.0000V

电压分辨率

0.1mV

电压精度

±0.05%rdg.±3dgt

中速/快速(MEDIUM/FAST)时加上±2dgt,超快速(EX.FAST)时加上±3dgt;

其它功能Other Functions

测试速度

慢速：3次/秒、中速：20次/秒、快速：50次/秒、超快速：100次/秒

校正

全量程内短路清零

比较器

30组记录 7档分选 档计数

判断结果：电阻与电压 Hi/IN/Lo;

综合判断：（GD/NG/P1/P2/P3，电阻判断结果和电压判断结果的分档）;

画面显示，蜂鸣，外部I/O输出信号

讯响

GD/NG/OFF

触发模式

内部触发、手动触发和外部触发、自动触发（选配）

通讯接口

RS-232C/RS-485/Handler（PLC interface）

通讯协议

SCPI/MODBUS(optional)

供电电源

Voltage:100V-240V  AC Frequency:47Hz-63Hz

功率

约10VA

尺寸

约385mm*249mm*102mm（L*W*H）

重量

约2kg

标准

配置

HP3561主机壹台

电源线壹条（GB）

HK9800通讯电缆(RS232)

handler接口

产品手册壹本、装箱单

保修卡、检测报告

选配件

HK9363-11开尔文测试夹HK9363-12四端测试探针
