简介
■ 适用于绝大多数应用

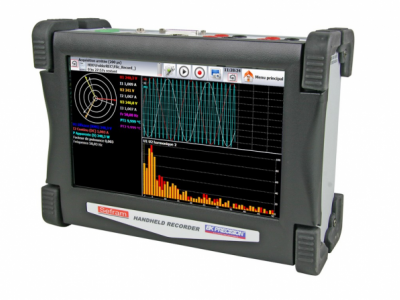

全新DAS30 / 50 / 60 系列数据记录仪的设计满足了绝大多数工业应用程序的要求(IEC标准61010, 第三类测量标准600V)。你可以从内存中直接查看你的测试数据，也可以将数据直接储存到USB中。使用Sefram软件，你可以轻松将数据导入电脑中。
■ 通用输入
全新DAS30/50/60 数据记录仪提供通用输入接口，为所有信号源提供了便利：
- 电压范围从1mV 到1000V 直流或425Vrms
- 温度(热电偶) 和Pt100/Pt1000*
- 计数, 频率
- 电流(分流器可选)
■ 简单易用
全新的用户操作界面与超大的触摸屏使这台便携式的DAS数据记录仪在很多数据记录软件上都便于使用，并且可以很方便的传输数据。
■ 选配
- 110mm 热敏打印机模块：你可以在Sefram DAS30/50/60上安装一个热敏打印机模块(110 mm 宽, 10 m长的热敏纸卷).Pt100/Pt1000- Pt100/Pt1000 板：这个板标配于DAS60，对于DAS30/50是选配。它增加了两个通道，有2线、3线或4线设置，专门用于Pt100/Pt1000铂金电阻测量。使用20-bit模拟到数字的转换接口，这个板可以提供精度与分辨率非常高的温度测试数据。
应用
■ 电子系统的维修/故障诊断
■ 电压、电流、温度记录与监控
■ 单相电机与三相系统的功率分析
操作视频
■ 请打开微信“扫一扫”，跳转操作视频链接
技术参数
规格 – 通用输入
通道数量 :
2 (DAS30), 4 (DAS50), 6 (DAS60)
电压
带宽 :
100 kHz
直流电压范围 :
1 mV - 1000 V
最大输入电压 :
± 500 VDC or 440 VAC
最大补偿 :
± 5 量程 (最大 ± 500 V)
精度 :
± 0,1% of range ; ± 10µV / ± 0,1% 补偿
真有效值（ TRMS）AC+DC 量程 :
200 mV - 424 V
带宽 (- 3 dB) :
5 Hz - 500 Hz
响应时间 :
100 ms 标准 (40 ms - 50 Hz)
波峰因数:
2.2 & 600 V 峰值电压
频率
灵敏度 :
100 mV rms min.
工作周期 :
10% min.
频率范围 :
0.1 Hz - 100 kHz
基本精度
0.02% 满量程
温度
传感器
范围
Couple J
-210°C - 1200°C
Couple K
-250°C - 1370°C
Couple T
-200°C - 400°C
Couple S
-50°C - 1760°C
Couple B
200°C - 1820°C
Couple E
-250°C - 1000°C
Couple N
-250°C - 1300°C
Couple C
0°C - 2320°C
Couple L
-200°C - 900°C
能量分析函数
网络：
单相，2 相，3相
显示
菲涅尔图，示波器，数据
测量
平均值，RMS，峰值，峰值系数，电压和电流的THD和DF，有功功率，无功功率，视在功率，功率因数(cos ϕ)
谐波
计算50次谐波
取样
分辨率：
14bit
取样速度
每个通道最高1M/s
存储长度
每段落32M字，最多128段落
触发
正沿，负沿，逻辑输入，延迟，Go No Go
带宽
带宽（-3dB））
范围
>1V：100kHz
范围
>50mV：50kHz
范围
5mV：20kHz
内置模拟滤波器
10kHz,1kHz,100Hz,10Hz
斜率
40dB每格
可编程数字滤波器
10kHz,1Hz,0.1Hz,0.01Hz,0.001Hz
斜率
<1V：>20MΩ
≥1V：>1MΩ
最大输入电压
一个通道与地线间± 500VAC
单通道两个终端间
± 500VAC
通道与地线隔离
逻辑输入
通道：
16
TTL – 最大电压
24V
取样速度
与模拟输入取样速度相同
传感器供电
9-15V
报警2
A&B 0-5V 输出
PT100/PT1000* 输入(DAS30/50工厂选配)
通道数量：
2
电流
Pt100：1mA，Pt1000：100μA
分辨率
与模拟输入取样速度相同
传感器供电
20bit
温度范围
-200°C - +850°C
测量
2线，3线，4线
20°C时精度
±0.2°C
打印纸指标(对所有型号都为工厂选配)
纸宽 :
110mm
纸速 :
1mm/min - 25mm/s
记忆模式纸速：
最高10 mm/s
分辨率与精度 : Y 轴 :
8点 /mm
X轴 :
16点/mm
XY模式 :
8点/ mm (x与y轴)
存储
设置备份 :
在硬盘上无限制
内置硬盘 :
DAS30/50为32GB固态硬盘,DAS60为64GB
一般规格
显示 :
10 寸 TFT LCD彩色触屏
F(t)和 XY 函数
缩放, 光标, dV, dT, 光标间缩放
计算函数:
y=ax+b, y=/x/+b, y=a√x+b+c,
y=ax2+b, y=(log x)+b, yae(x+b)+c
自动测量 :
20个 自动测量参数 ( F, T, Vpp, Tm…)
接口:
2个USB口, 以太网口
电源供电 :
100到240 VAC, 最大输出 15 V 5A.
电池 ：
锂离子 10.8 V, 6,5 Ah.
电池续航 :
充满后可续航9.5h
无屏保下4小时
充电时间：
1小时 (记录仪关闭状态下)，充满4小时
尺寸&重量：
295*210*105mm,2.5kg
工作温度范围：
0°C - 40°C
最大湿度
80%无冷凝
保修期：
2年
安全
IEC61010 – CAT III 600V
选型指南
DAS30
DAS50
DAS60
2个独立的通用通道
•
4个独立的通用通道
•
6个独立的通用通道
•
内存
32GB
32GB
64GB
2 Pt100/Pt1000 输入
工厂选配
工厂选配
•
110mm 热敏打印机
工厂选配
工厂选配
工厂选配
选配附件
夹具附件
SP 201 - 200 AAC, 10mV/1A, ø 15 mm.
SP 221 - 100 AAC, 100mV/1A, ø 15 mm.
SP 230 - 1200 AAC, 10mV/1A, ø 50 mm.
SP 261 - 1200 AAC+DC, 1mV/1A, ø 50 mm.
SP 270 - 2000 AAC, 1 mV/1A, ø 70 mm.
A 1287 - 3000 AAC, 0.333 mV/A, ø 150 mm / Flex
分流器
分流器 (配香蕉头)
910007100 分流 CA 0.01 ohm : 3 A
910007200 分流 CA 0.1 ohm : 1 A
989007000 分流 CA 50 ohm : 0.05 A
989006000 分流 CC 1 ohm : 0.5 A
912008000 分流 CA 10 ohm : 0.15 A
分流器 (配线)
207030301 分流 0.01 ohm : 30 A max
207030500 分流 0.001 ohm : 50 A max
逻辑通道
984405500 16绝缘逻辑通道接口
902407000 16通道逻辑探头.
.
手提箱
903001000 DAS30/50手提箱
906002000 DAS60手提箱
FLEXPRO 软件
916002100 FlexPro View
916002200 FlexPro Standard
916002300 FlexPro Professional
916002400 FlexPro Developer Suite
打印机模块(工行选配)
903002000 用于DAS30/50的热打印机模块
906003000 用于 DAS60的热打印机模块
耗材
837500526 热敏纸卷 (10m)
Pt100/Pt1000 (DAS30 / 50为工厂选配)
903003000 2通道 Pt100/Pt1000
19" 安装工具包
903004000 DAS30/50工具包
906001000 DAS60工具包
配件 : 一个手提箱, 一套红黑线+鳄鱼夹 + 快速香蕉插头, 适配器, 手册说明 (CD-ROM).
